Ölçüm öncesinde ne hazırlanmalı?
Ölçü almadan önce parça ve kanal temizlenmeli, ölçüm yüzeylerinde yağ, kir veya çapak bulunmadığı kontrol edilmelidir. Hassas ve uygun bir ölçüm aracı kullanılmalı; ölçüler mümkünse farklı noktalardan tekrar edilmelidir.

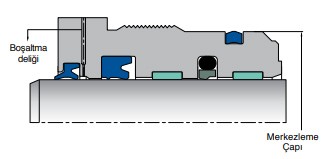

Temel ölçüler nasıl belirlenir?
- Mil çapı: Keçenin çalıştığı mil yüzeyinden alınır. Aşınma ihtimaline karşı farklı yön ve noktalardan kontrol edilmesi faydalıdır.
- Yuva çapı: Keçenin yerleştiği gövde veya kanalın ilgili çapıdır. Ölçüm noktası ürünün çalışma biçimine göre doğru belirlenmelidir.
- Kanal genişliği: Ürünün eksenel yönde yerleştiği kanal mesafesidir. Kanal kenarları arasında ölçülür.
- İlave ölçüler: Bazı ürünlerde kanal derinliği, radyüs, pah veya yardımcı eleman ölçüleri gerekebilir. Mevcut ürün çizimi ve ölçü tablosu esas alınmalıdır.
Sık yapılan ölçüm hataları
- Aşınmış veya ezilmiş eski keçeyi tek referans olarak kullanmak.
- Mil ile yuva ölçüsünü birbirine karıştırmak.
- Kanal genişliğini çap ölçüsü gibi kaydetmek.
- İnç ve milimetre değerlerini belirtmeden göndermek.
- Ondalık ayırıcıları veya ölçü sırasını açıklamamak.
- Yüzey aşınmasını ve kanal hasarını ölçüm dışında bırakmak.
Teknik değerlendirme için mil çapı, yuva çapı ve kanal genişliği gibi mevcut ölçüleri birimleriyle birlikte ayrı ayrı iletin. Ürün tipine göre gerekli ölçüler değişebilir. Ürün kodu veya teknik çizim varsa ölçülerle birlikte gönderin.
Sık sorulan sorular
Keçenin kendisini ölçmek yeterli midir?
Kullanılmış keçe aşınabilir, şişebilir veya şeklini kaybedebilir. Bu yüzden kanal ve çalışma yüzeyi ölçüleri daha güvenilir bir doğrulama sağlar.
Hangi temel ölçüler gereklidir?
Ürün tipine göre değişmekle birlikte mil çapı, yuva çapı ve kanal genişliği temel başlangıç ölçüleridir.
Ölçüden emin değilsem teklif isteyebilir miyim?
Evet. Elinizdeki numune, fotoğraf, yaklaşık ölçü veya teknik çizimi paylaşarak teknik değerlendirme isteyebilirsiniz.
